브레이크 패드 교체는 림 캘리퍼 브레이크이며, 사용함에 따라 패드의 재질이 손실되고 너무 얇아져 효과가 없습니다. 또한, 패드 재료는 시간이 지남에 따라 단단해져서 효율성이 떨어집니다. 자전거 림 브레이크 시스템의 브레이크 패드 교체에 대해 설명합니다.
1. 브레이크 패드 유형 및 종류

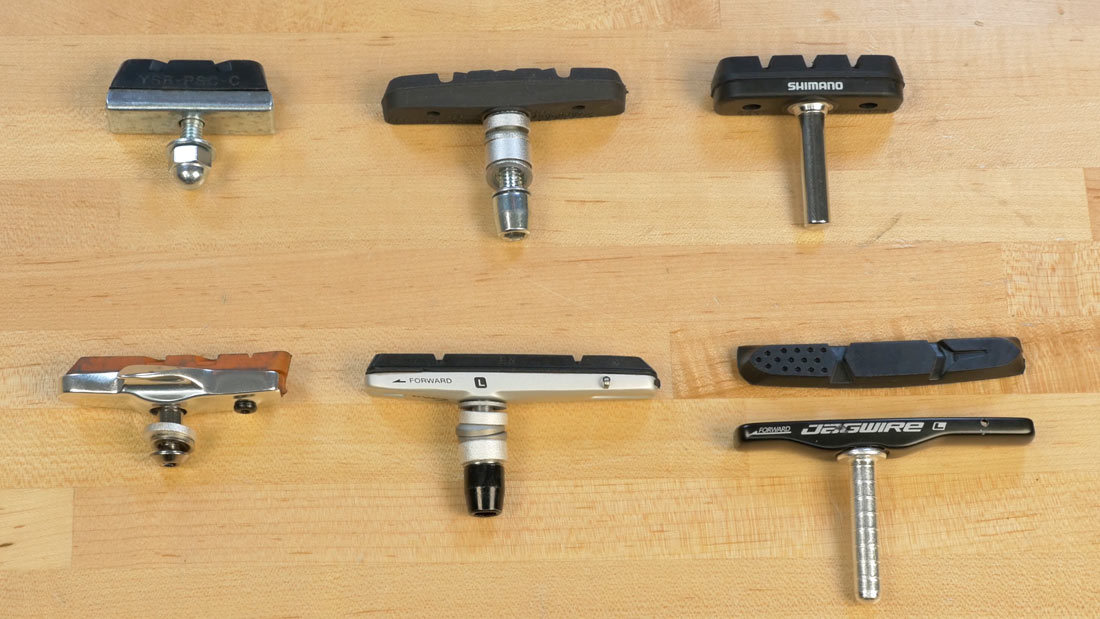

브레이크 패드는 모양과 크기가 다양하지만 기본 림 브레이크 패드 시스템에는 로드, 스레드 스터드, 스무스 스터드의 세 가지가 있습니다.
매끄러운 스터드 시스템에서는 포스트가 패드에서 연장되어 캘리퍼 암의 메커니즘에 의해 고정됩니다. 스레드가 없습니다. 부드러운 스터드 패드는 주로 캔틸레버 브레이크에서 발견됩니다.
로드 브레이크 시스템과 나사식 스터드 시스템은 비슷해 보입니다. 둘 다 스터드 끝에 있는 캘리퍼 암에 고정되어 있습니다. 로드 패드와 나사형 스터드 패드를 구별하는 가장 좋은 방법은 나사형 스터드 패드에 일련의 두 개의 볼록한 스페이서와 두 개의 오목한 스페이서가 있다는 것입니다. 로드 브레이크 패드에는 얇은 와셔와 스페이서가 있을 수 있지만 일반적으로 두 개의 볼록한 스페이서와 두 개의 오목한 스페이서의 쌍이 부족합니다.

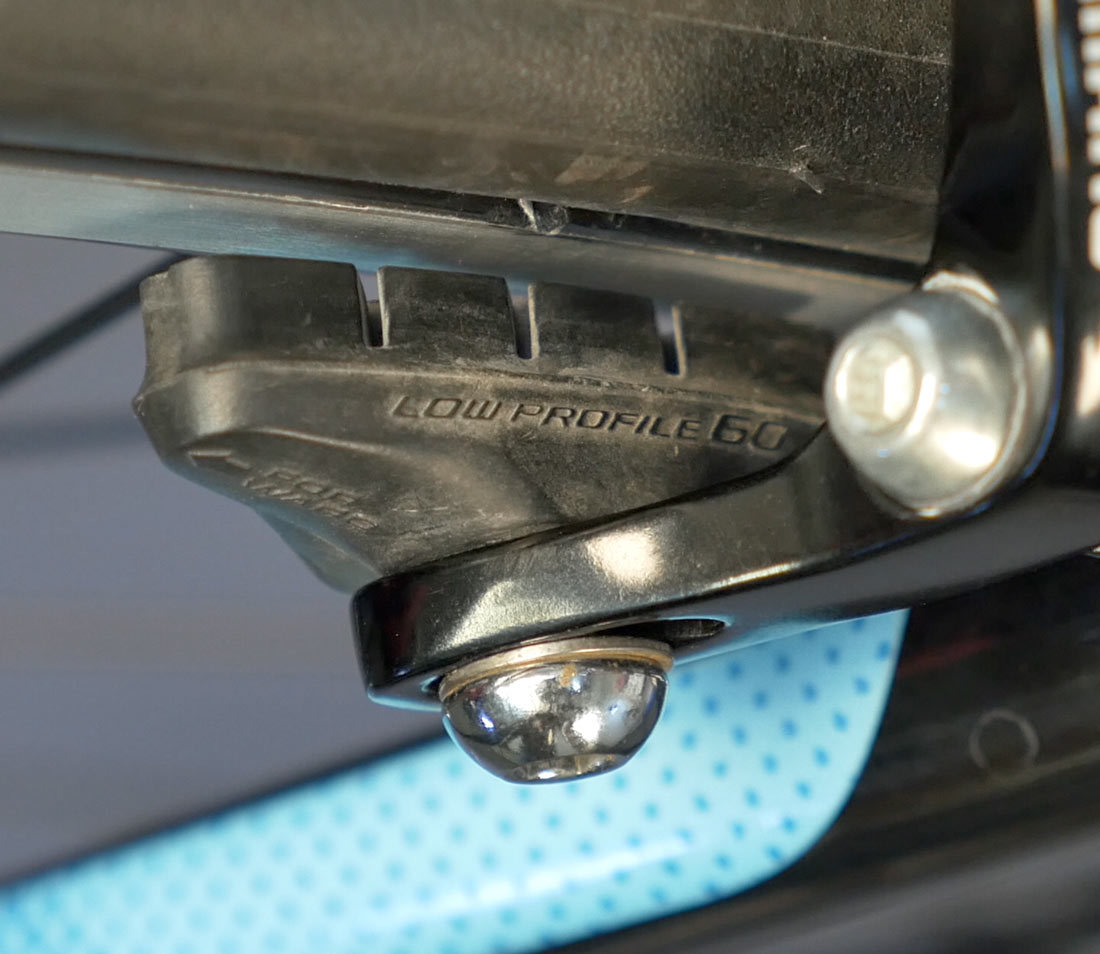

일반 로드 브레이크 패드

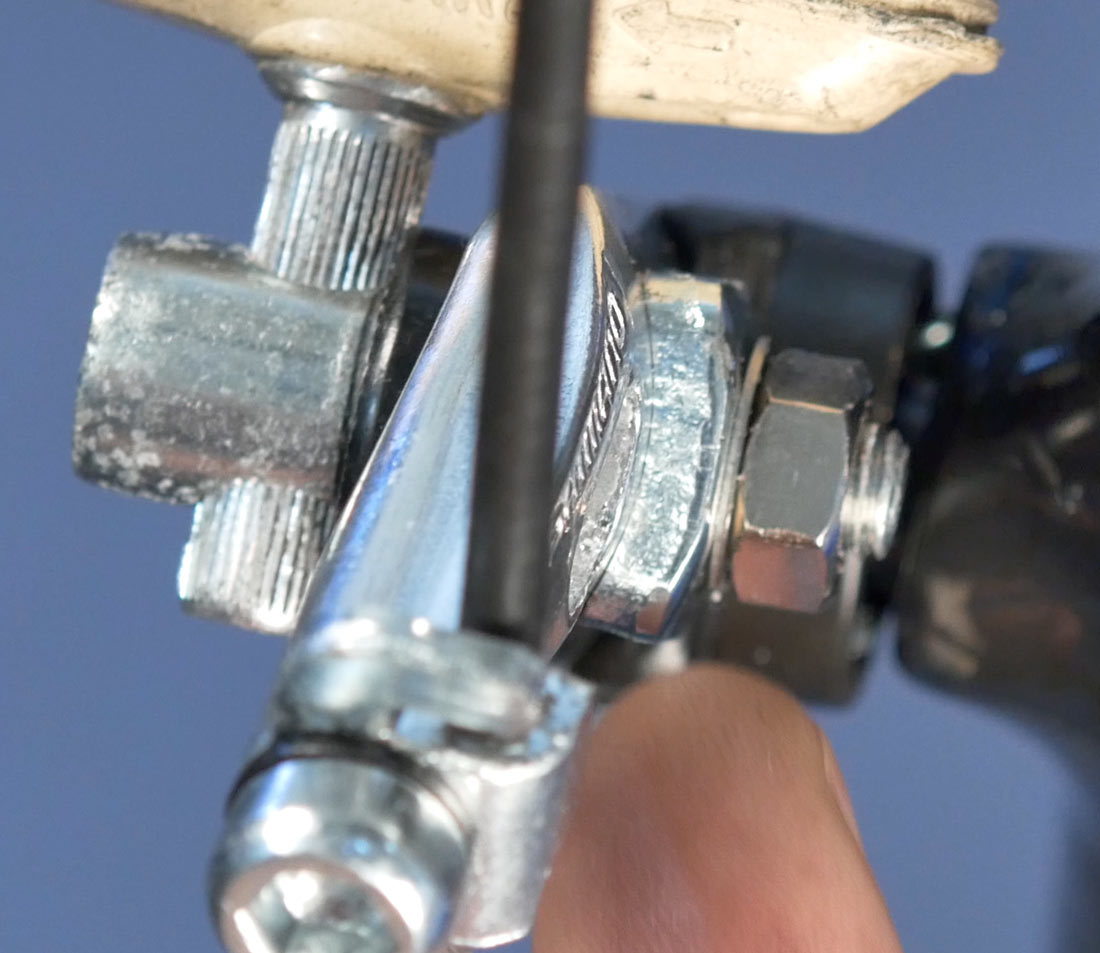

공통 스레드 스터드 패드
이 세 가지 시스템은 모두 패드가 스터드에 고정되는 일체형 또는 패드가 미끄러져 들어가고 나오는 카트리지 스타일로 제공됩니다.
로드 브레이크 패드
풀 패드 유닛

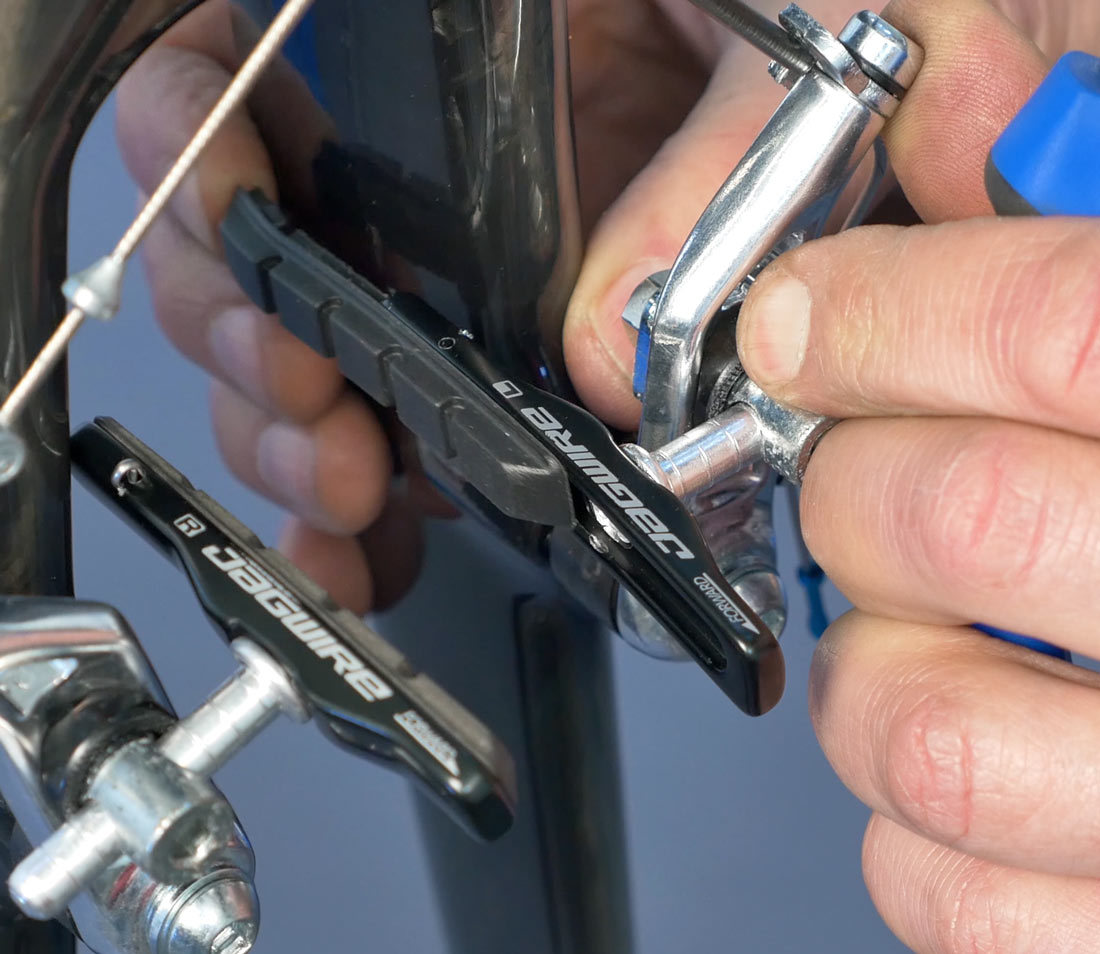

바퀴를 제거하면 이 과정이 더 쉬워집니다. 패드 패스너를 풀고 패드를 팔에서 제거합니다.

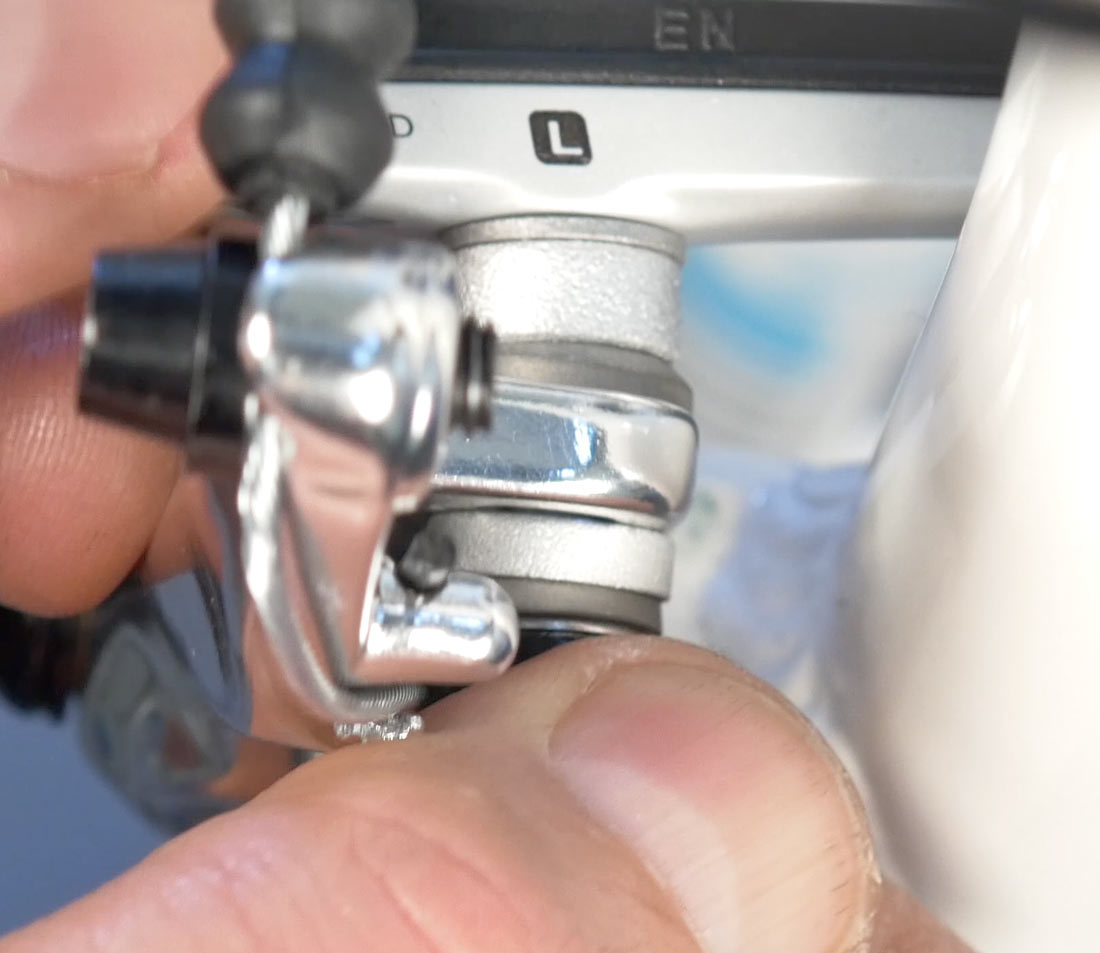

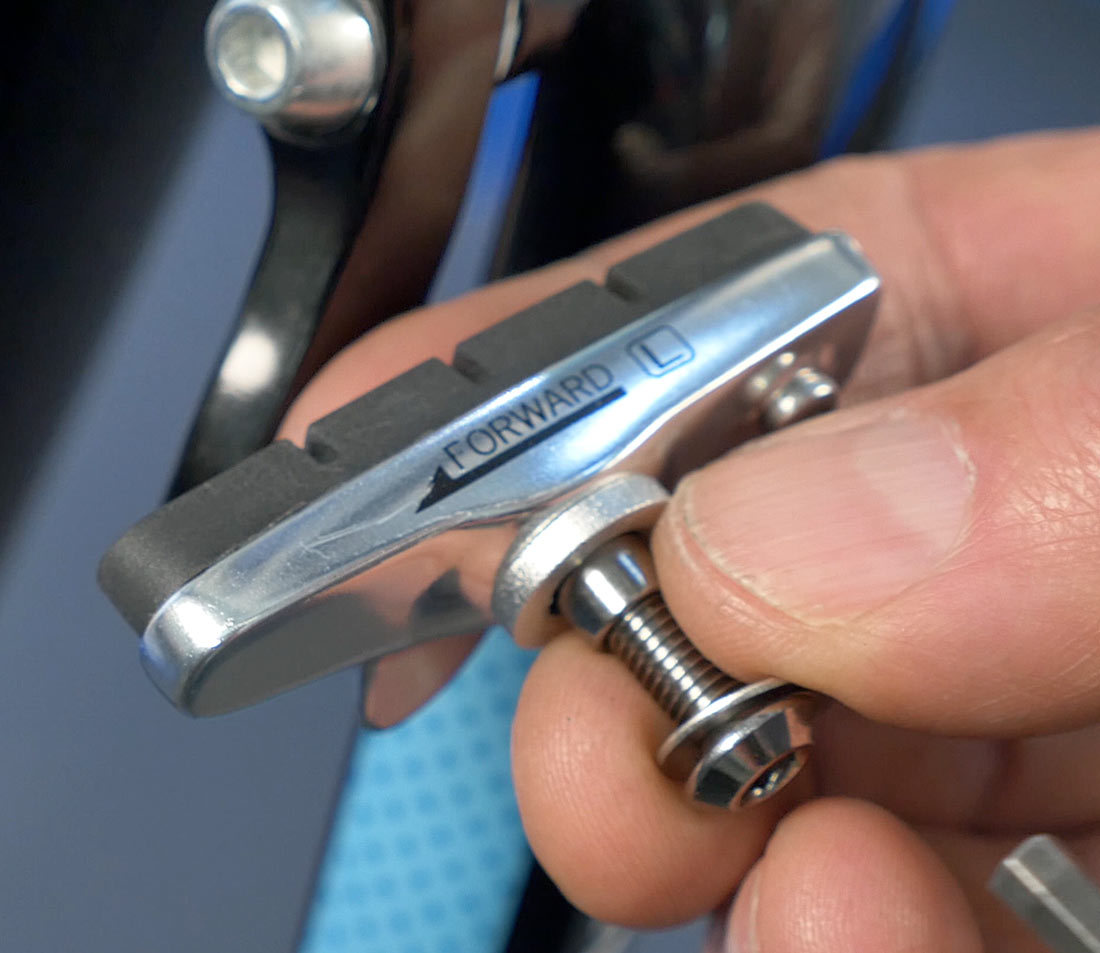

새 패드에 앞쪽 화살표와 왼쪽 및 오른쪽 표시가 있는지 검사하십시오. 홀더에 닫힌 쪽과 열린 쪽이 있으면 닫힌 쪽이 항상 앞쪽으로 향하게 됩니다. 이에 따라 패드를 설치하십시오.
카트리지 스타일 패드

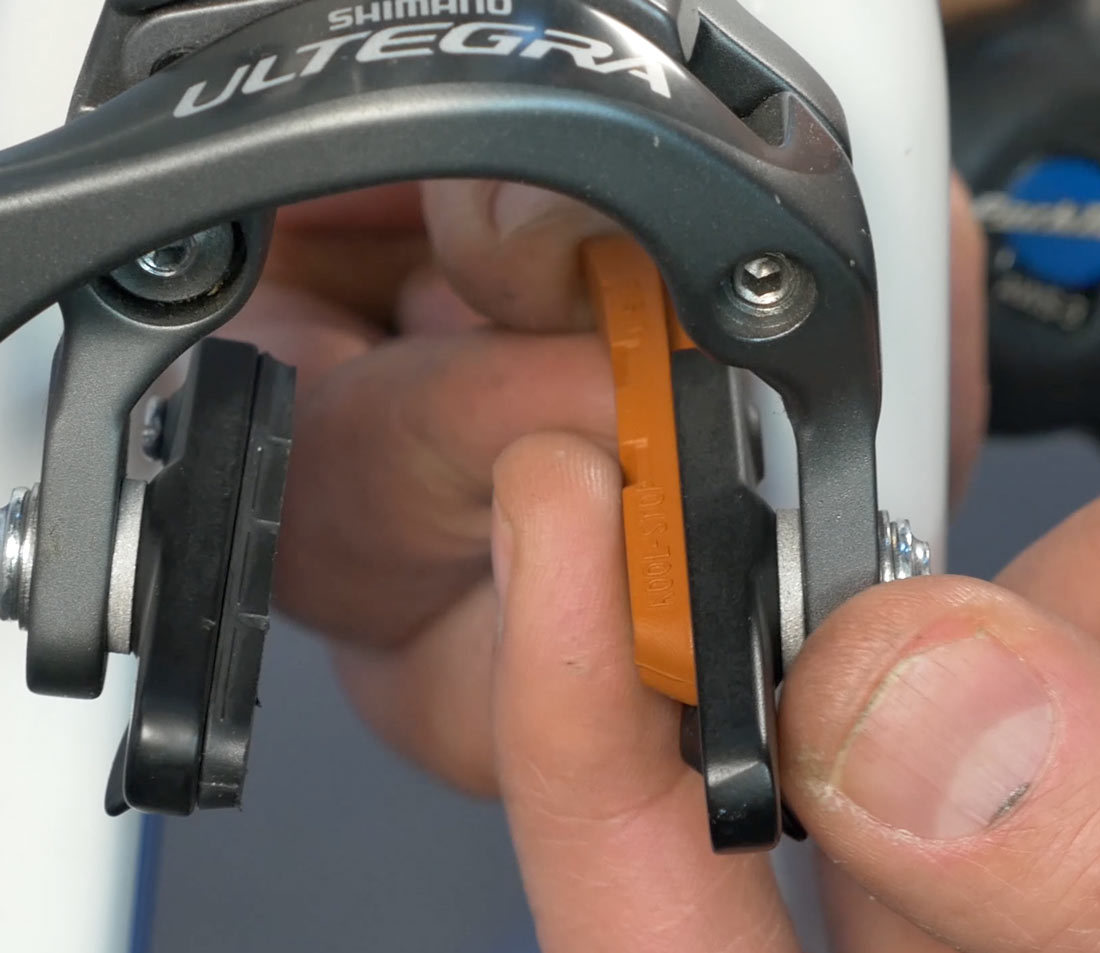

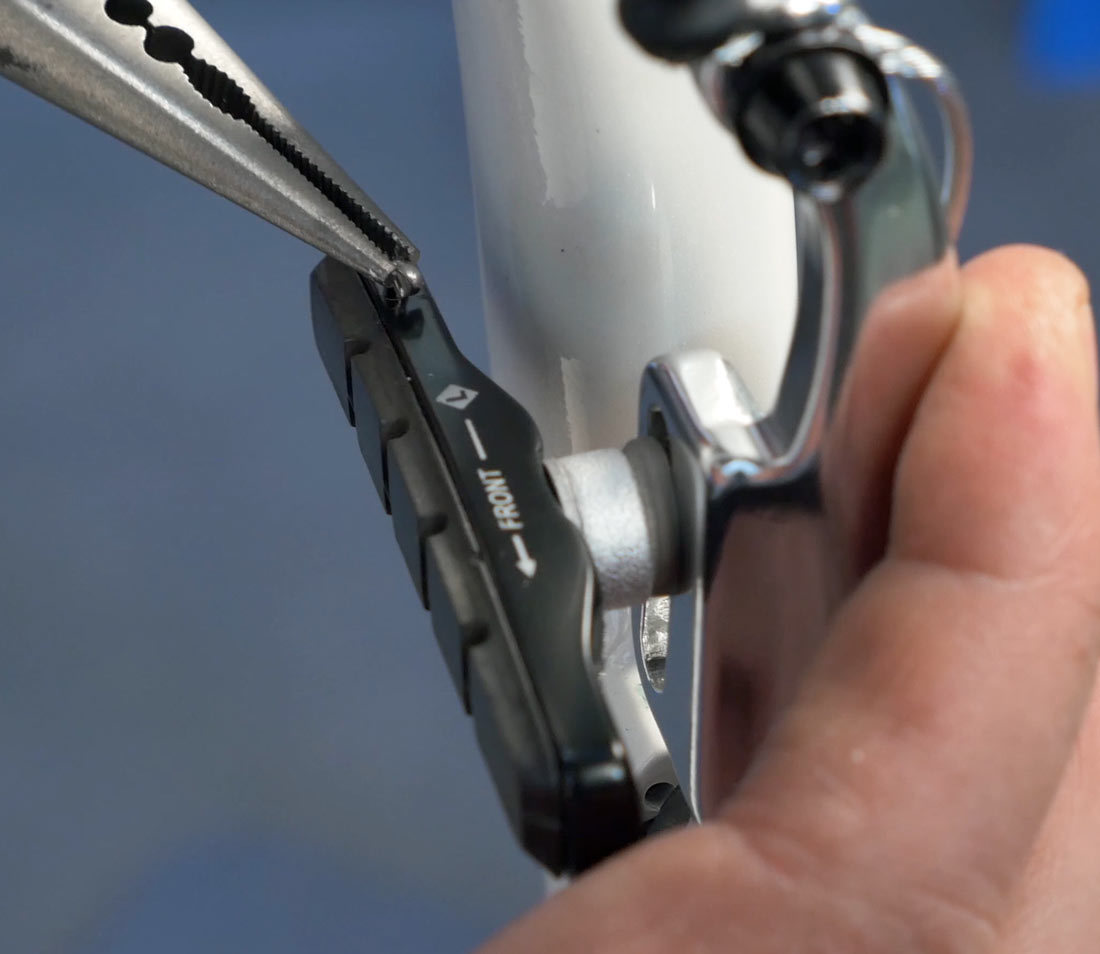

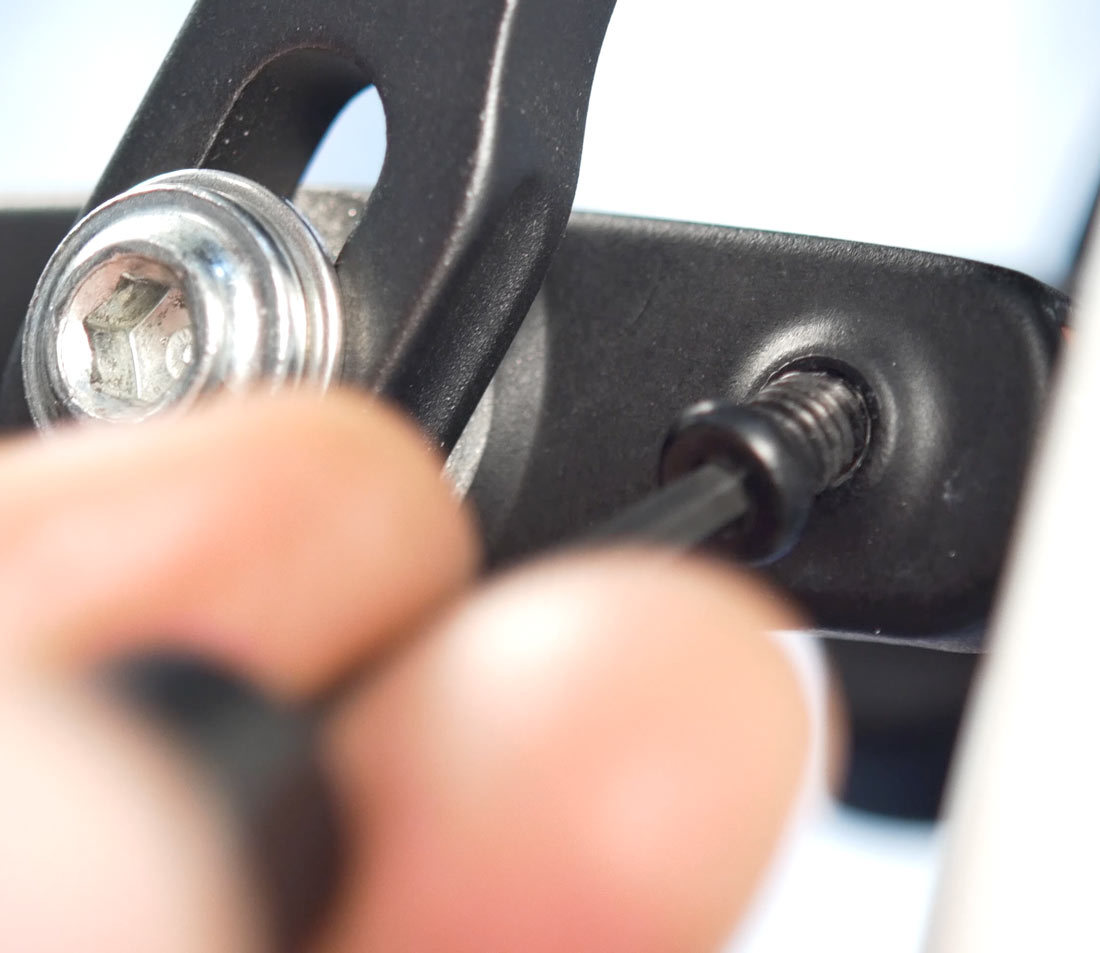

카트리지 스타일 패드의 패드 재료만 교체하는 경우 고정 나사나 클립을 제거하고 패드를 뒤로 당겨서 빼냅니다. 필요한 경우 펜치를 사용하십시오.
새 패드를 검사하십시오. 패드 뒷면에 고정 나사나 클립을 수용할 수 있는 홈이 있습니다. 새 패드를 제자리에 완전히 밀어 넣고 고정 나사나 클립을 설치합니다. 반대쪽에서도 이 과정을 반복하세요. 패드를 림에 맞게 조정합니다.
스레드 스터드 패드
풀 패드 유닛

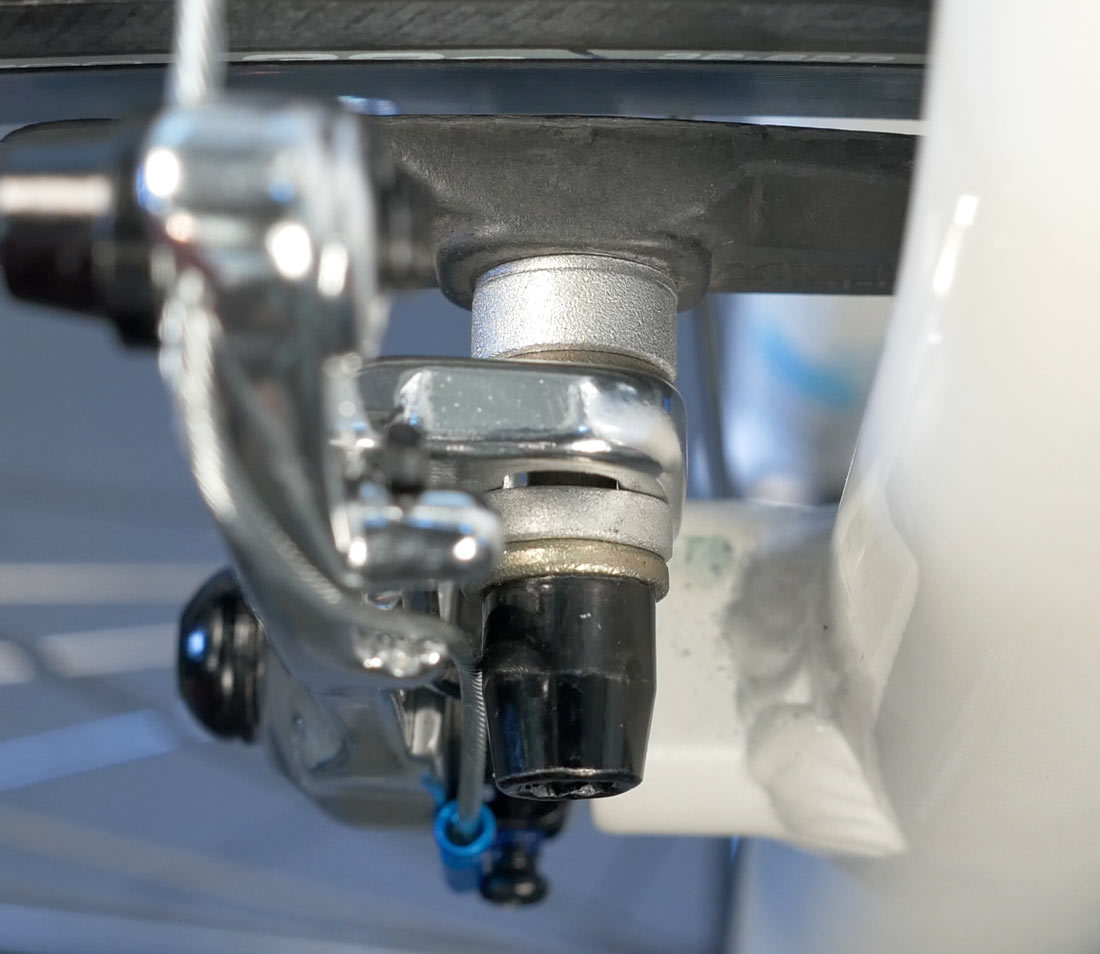

나사형 스터드 패드는 다양한 폭의 스페이서를 사용하여 림을 기준으로 브레이크 암을 배치합니다. 더 넓은 스페이서와 더 좁은 스페이서가 있는지 한 패드에서 자전거를 검사하십시오.

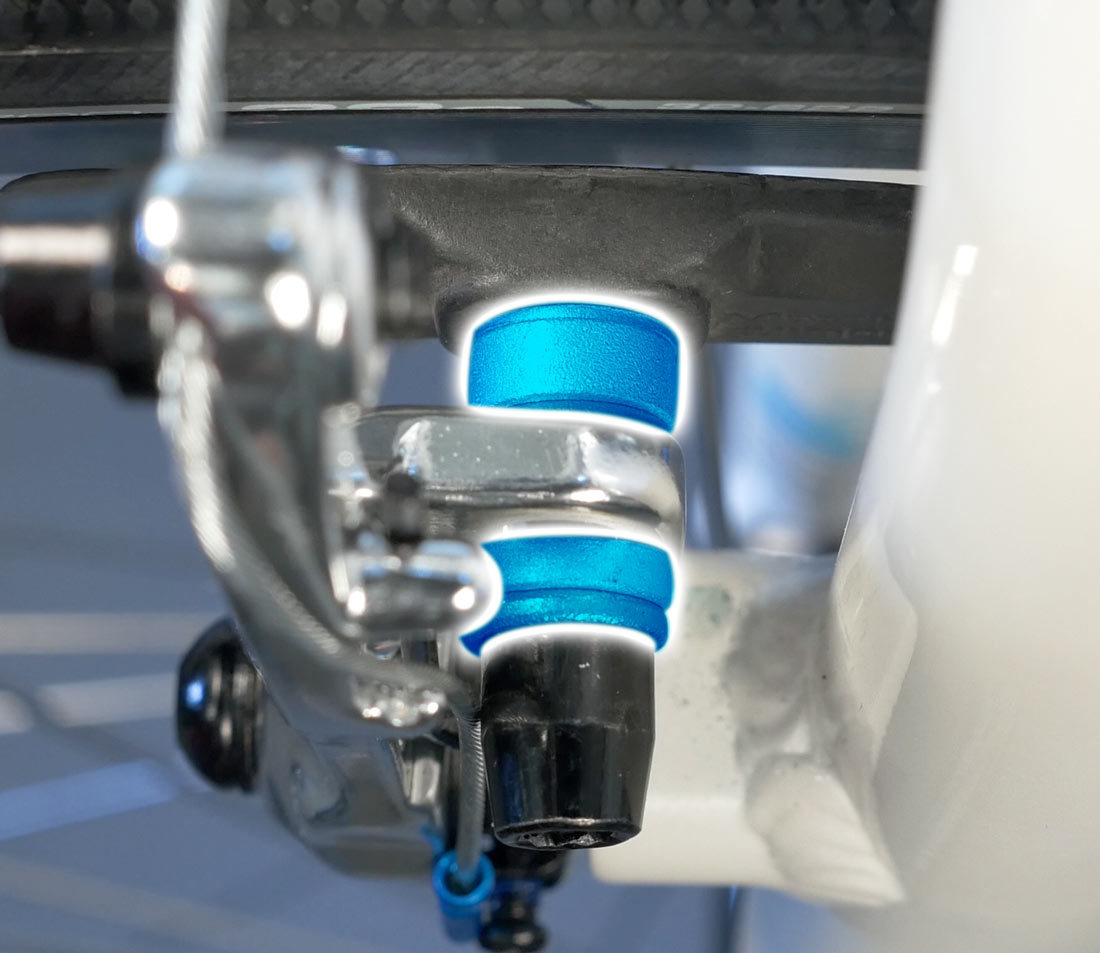

나사형 스터드 패드는 한 쌍의 좁은 스페이서와 한 쌍의 넓은 스페이서를 사용합니다. 팔을 림에 위치시키기 위해 안쪽으로 이동하거나 바깥쪽으로 교체합니다. 이상적으로는 패드가 림에 닿을 때 캘리퍼 암이 수직에 가까워집니다.

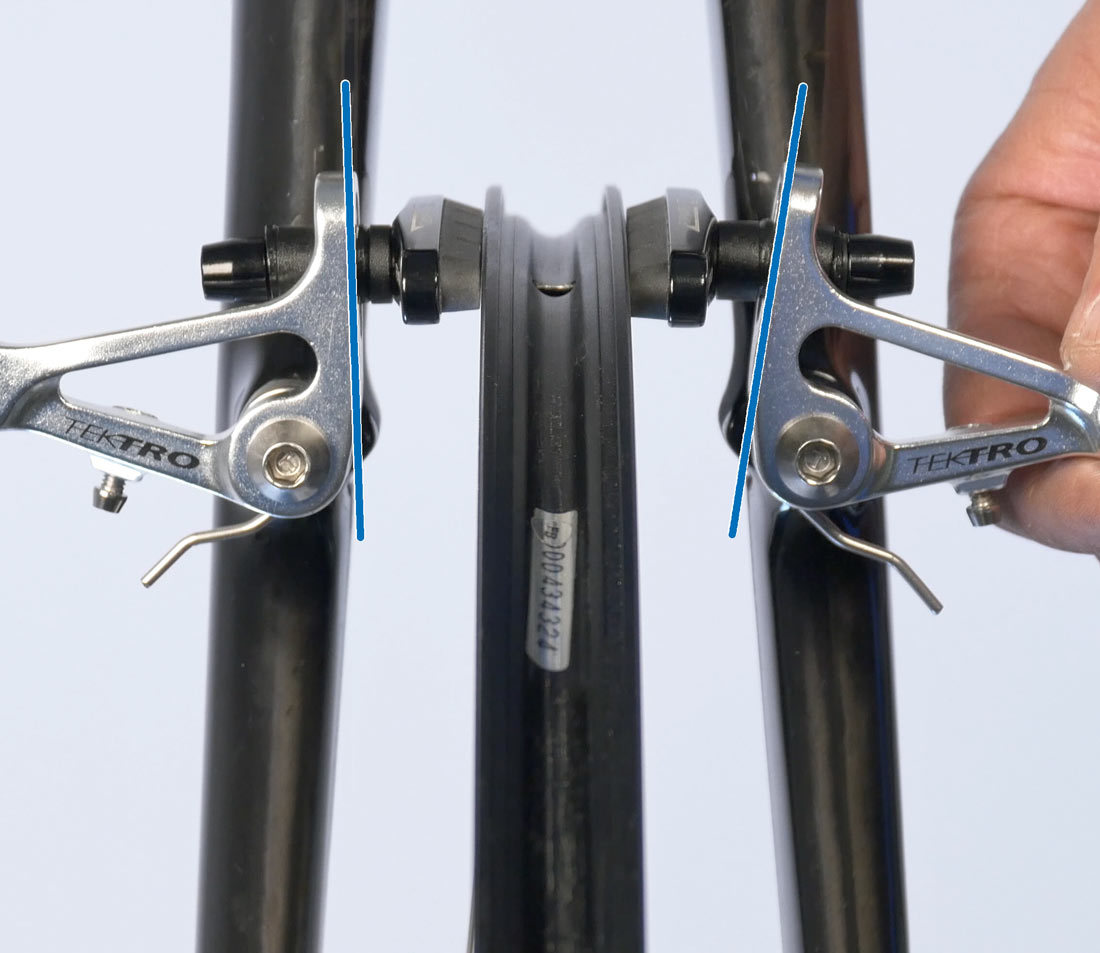

아래 예에서 왼쪽 캘리퍼에는 림 안쪽에 좁은 스페이서가 있습니다. 오른쪽 캘리퍼에는 안쪽에 더 넓은 스페이서가 있습니다. 캘리퍼 암의 각도가 다릅니다. 여기 왼쪽 캘리퍼가 더 나은 위치에 있으므로 더 좁은 스페이서가 안쪽으로 들어가야 합니다.
방해가 되지 않도록 휠을 제거하고 캘리퍼 암에서 장착 너트, 스페이서 및 브레이크 패드를 제거하는 것으로 시작하십시오.
다시 한 번, 스페이서가 벗겨질 때 스페이서 방향에 주의를 기울이십시오.

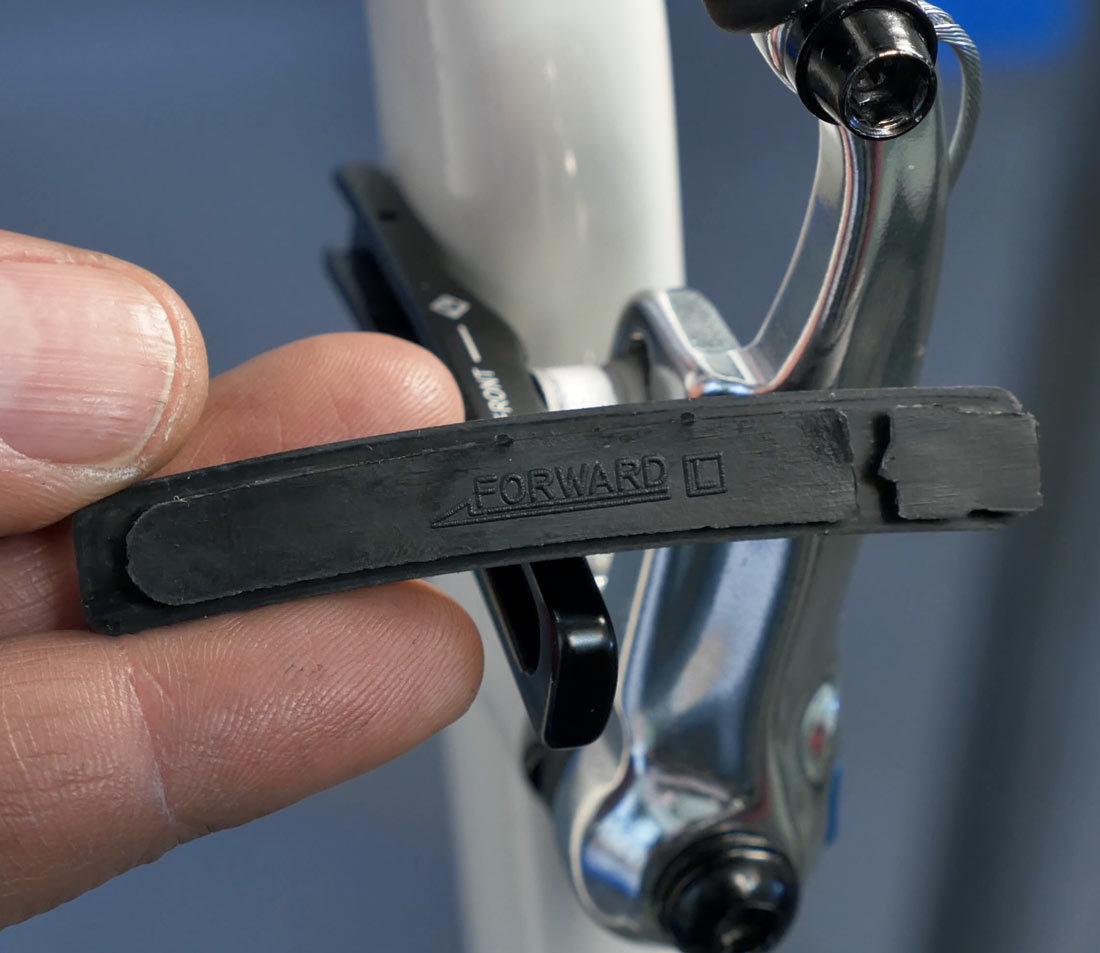

새 패드를 설치할 방향을 나타내는 방향 화살표가 있는지 새 패드를 검사하십시오. 홀더에 닫힌 쪽이 있고 열린 쪽이 있으면 닫힌 쪽이 항상 앞으로 오게 됩니다.

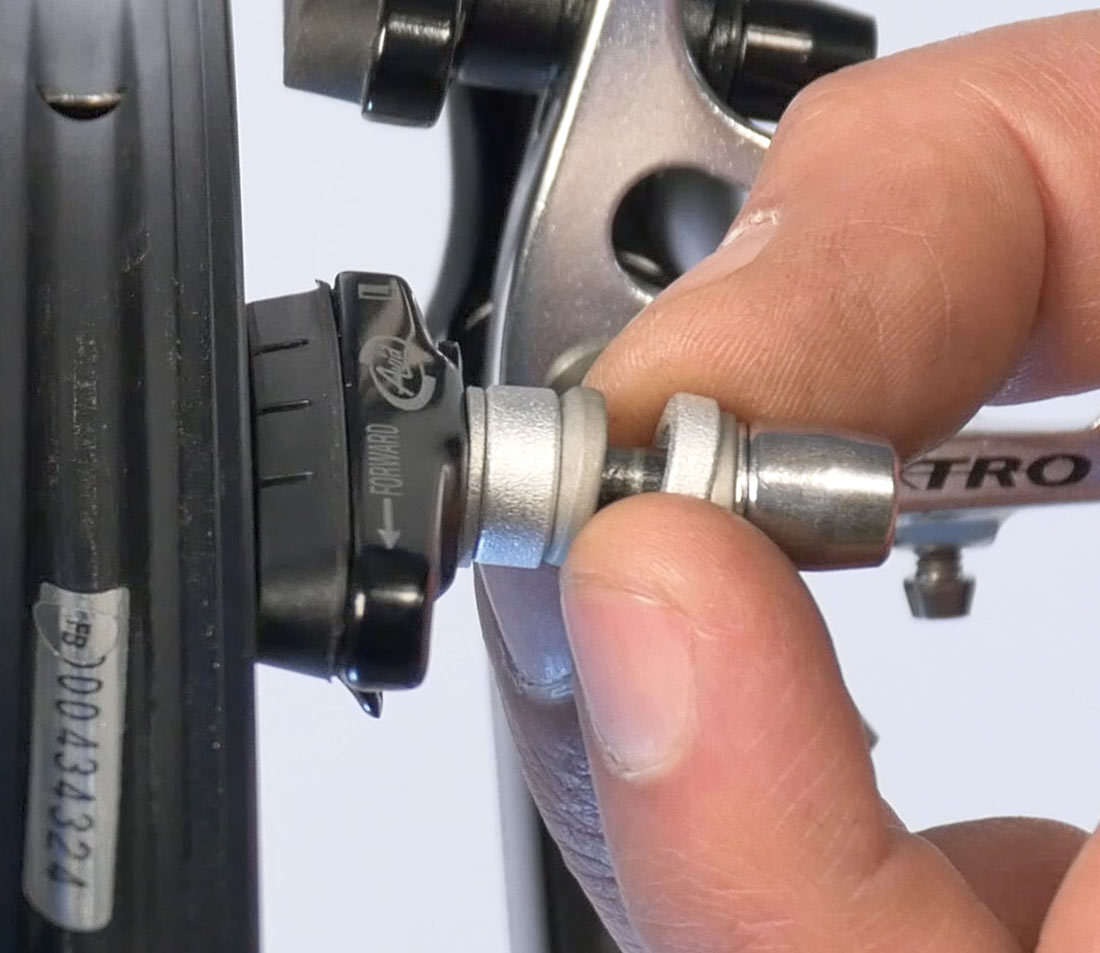

스페이서 방향에 주의하여 새 패드를 설치하십시오. 두 번째 패드에서도 이 과정을 반복하세요.
카트리지 스타일 패드
카트리지 스타일 패드의 패드 재료만 교체하는 경우 고정 나사나 클립을 제거하고 패드를 뒤로 당겨서 빼냅니다.
새 패드를 검사하고 패드의 곡선을 찾으십시오. 곡선은 림의 곡선과 일치해야 합니다.
패드 뒷면에 고정 클립을 수용할 수 있는 홈이 있습니다. 패드를 제자리에 완전히 밀어 넣고 고정 클립을 설치합니다.
이것으로 패드를 나사식 스터드로 교체하는 과정은 끝났지만 브레이크 기능이 제대로 작동하려면 추가 조정이 필요합니다. 브레이크 패드 조정에 대한 기사를 참조하세요.

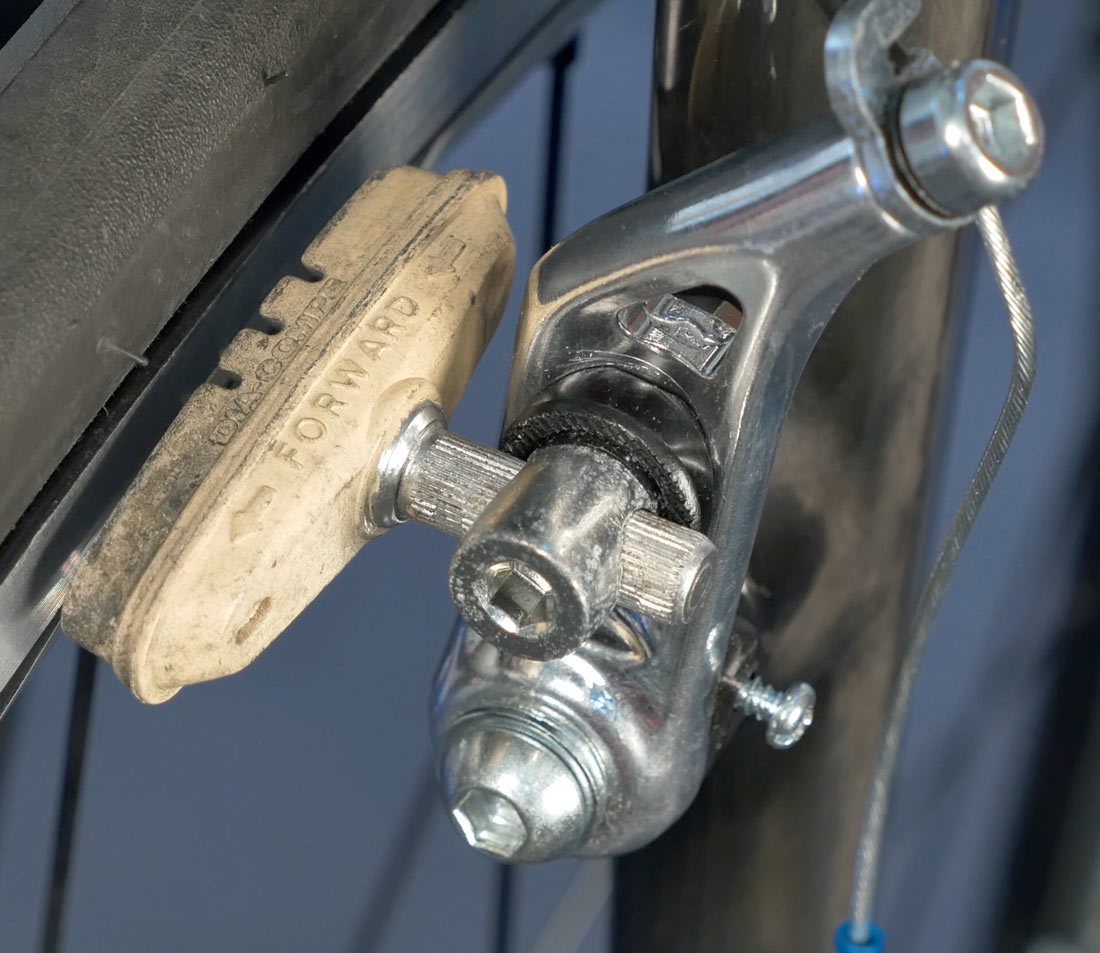

매끄러운 스터드 패드
풀 패드 유닛

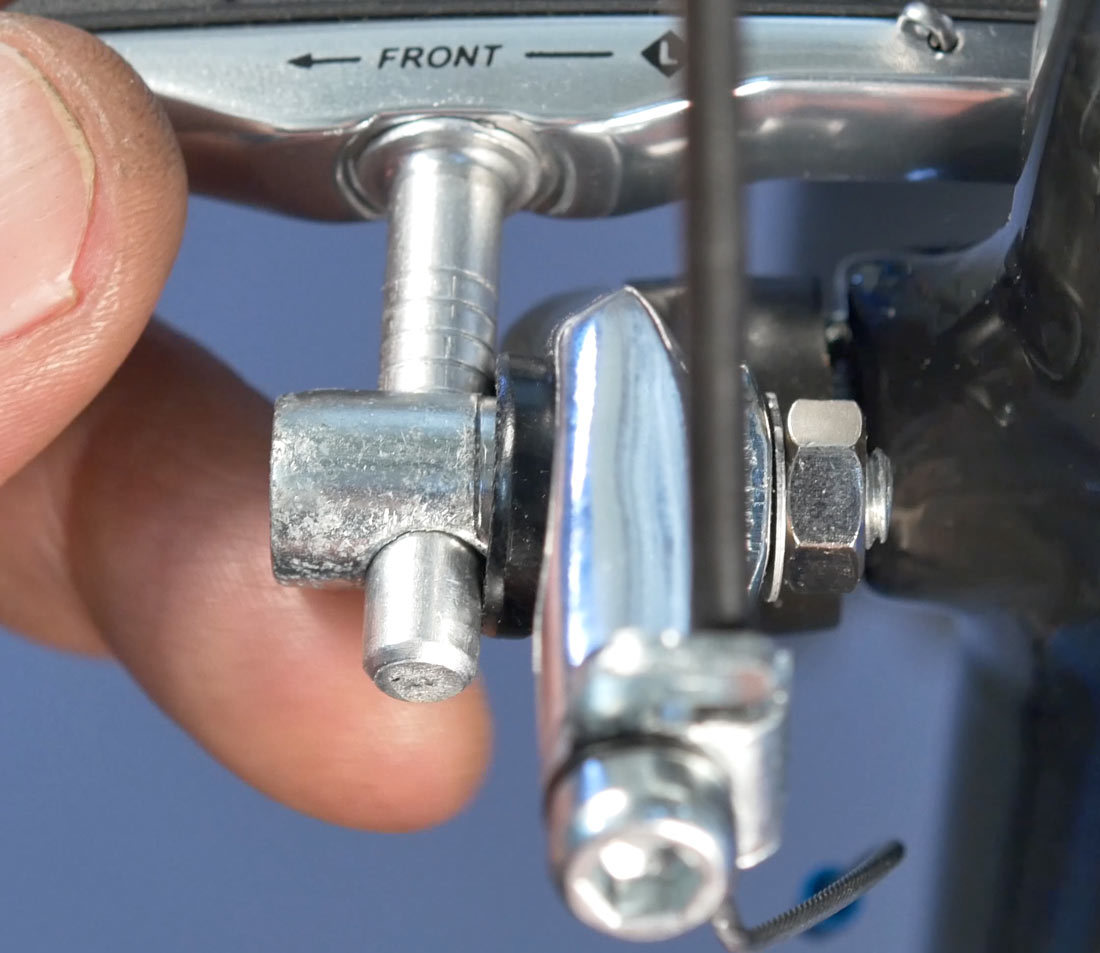

이 과정은 종종 바퀴가 없으면 더 쉽습니다. 캘리퍼 암과 패드 스터드를 검사하여 스페이서 방향을 기록해 둡니다. 패드 정렬을 허용하는 볼록 및 오목 와셔 시스템이 암에 내장되어 있는 경우가 많으므로 올바르게 다시 설치해야 합니다.
육각 렌치를 사용하여 볼트 머리를 고정하고 렌치로 장착 너트를 풀어 스터드를 자유롭게 움직입니다. 새 패드를 설치할 측면을 나타내는 "앞쪽" 화살표를 확인하십시오. 홀더에 닫힌 쪽과 열린 쪽이 있으면 닫힌 쪽이 항상 앞쪽으로 향하게 됩니다.
새 패드 유닛을 제자리에 밀어 넣습니다. 두 번째 패드에서도 이 과정을 반복하세요.
카트리지 스타일 패드

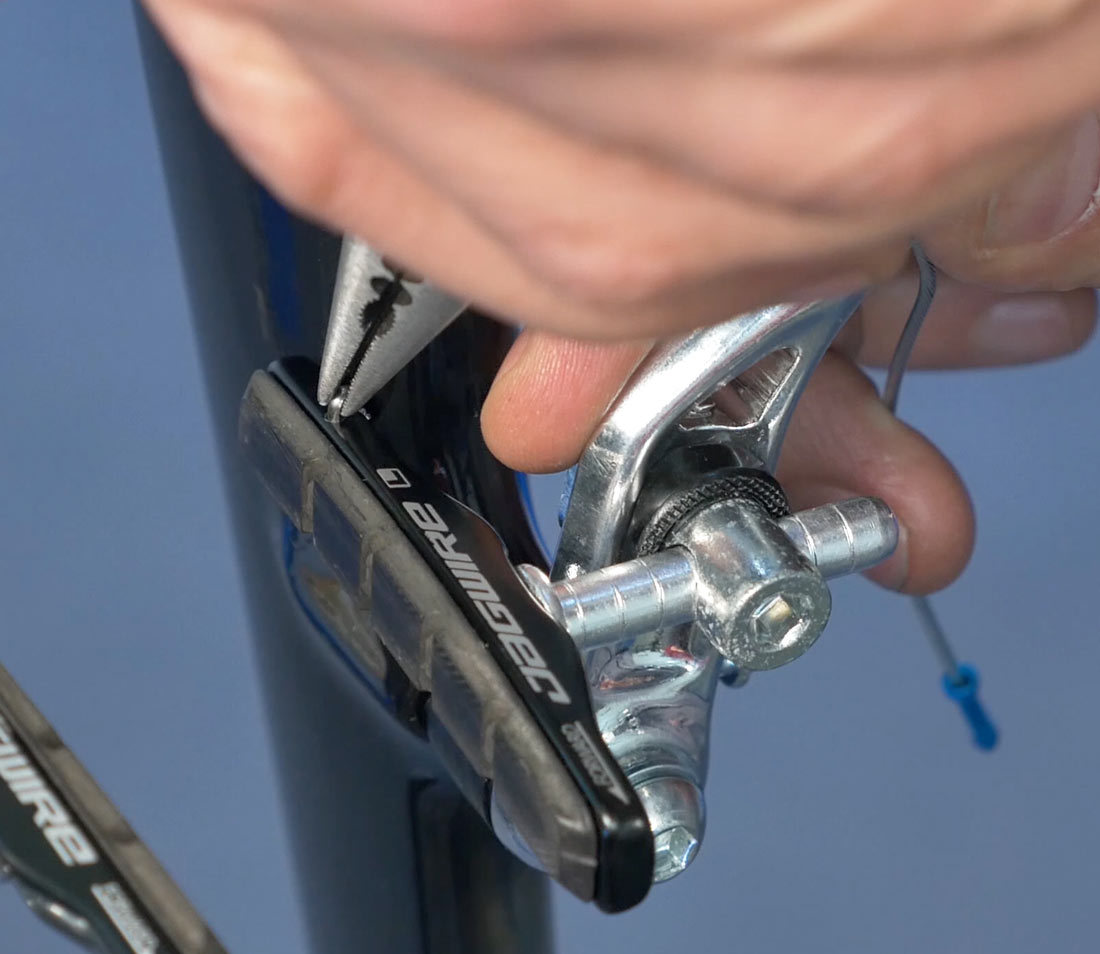

패드 재료만 카트리지 스타일 패드로 교체하려면 먼저 패드 뒷면에 있는 고정 클립이나 나사를 찾아서 제거하십시오. 패드를 뒤로 당겨 카트리지 홀더에서 밀어냅니다.
새 패드를 검사하고 고정 클립을 수용할 패드 뒷면의 홈을 찾으십시오. 패드를 제자리에 완전히 밀어 넣고 클립을 설치하십시오.
이로써 원활한 스터드 패드 교체 과정은 마무리되지만, 브레이크 기능이 제대로 작동하려면 추가적인 조정이 필요합니다. 패드 조정에 대한 기사를 참조하세요.
