체인 도구의 올바른 사용법과 핀 교체 프로세스에 대해 설명합니다. 체인 도구는 전문가 및 가정 정비공이 수년간 사용할 수 있도록 설계되었습니다. 올바르게 사용하면 체인 도구 핀도 오랫동안 지속되어야 합니다. 그러나 부적절한 사용으로 인해 파손될 수 있습니다.
1. 적절한 도구 사용법
핀 파손의 두 가지 주요 원인은 핀을 충분히 조이지 않은 것과 리벳을 파손할 때 공구가 잘못 정렬된 것입니다.
핀 견고성
핀이 체인 공구의 핸들에 단단히 조여져 있는지 정기적으로 확인하는 것이 좋습니다. 도구 본체에서 핸들 어셈블리를 제거하는 것부터 시작합니다.
느슨한 핀
렌치로 핀을 조이세요
핀의 조임 상태를 확인하고 필요한 경우 7mm 또는 9/32″ 렌치를 사용하여 고정하십시오. 핀은 꼭 맞아야 합니다. 대략 7~9뉴턴 미터의 토크를 적용합니다.
핀에 나사산이 없기 때문에 CT-4 시리즈 체인 도구에는 적용되지 않습니다. 너트가 핸들 어셈블리에 꼭 맞는지 주기적으로 확인하십시오.
체인 위치
체인 도구를 사용하는 올바른 방법과 잘못된 방법이 있습니다. 홈이 2개인 체인 공구의 경우 체인 리벳을 빼낼 때 체인을 하단 홈에 배치해야 합니다. 홈 옆이나 하단 홈에 체인을 놓지 마십시오. 상단 홈은 기존 체인의 단단한 링크를 풀기 위한 것이며 리벳 제거에 사용해서는 안 됩니다.
체인 도구의 경우 체인은 홈 위나 아래가 아닌 이 홈에 설치해야 합니다.
체인의 위치가 잘못되면 체인이 잘못 정렬되어 핀이 리벳에서 "벗겨져" 핀, 홈 또는 체인 자체가 손상될 가능성이 높습니다.

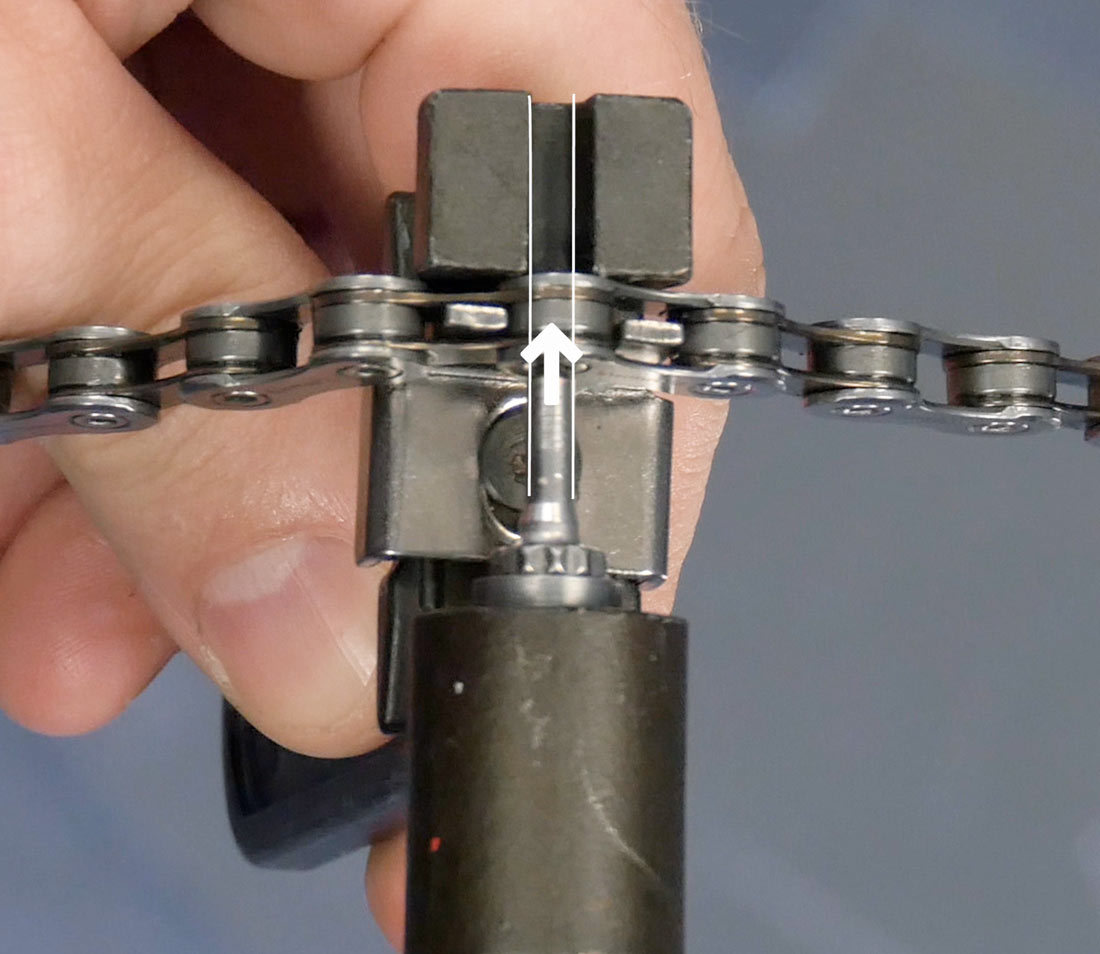

체인 도구를 구동할 때 핀이 리벳 중앙에 있는 상태에서 핀이 직선으로 구동되는지 확인하십시오.
Park Tool 핀 선택
특정 체인 도구에 맞는 교체 핀을 구하는 것부터 시작하십시오.
CTP
CTP 교체 핀
CT-3.3 체인 도구
Park Tool 부품 번호 CTP는 CT-1, CT-2 , CT-3 , CT-3.2 , CT-3.3 , CT-5 및 CT-7을 포함한 대부분의 체인 도구에 사용됩니다.
#985-1
985-1 교체 핀
CT-6.3 접이식 체인 도구
Park Tool 부품 번호 985-1 은 CT-6 , CT-6.2 및 CT-6.3을 포함한 Park Tool의 접이식 체인 도구 와 MT-40 , MTC-40 및 MTB- 를 포함한 여러 멀티 도구 에 사용됩니다.
CTP-4K
CTP-4K 교체 핀
CT-4.3 마스터 체인 도구
Park Tool 부품 번호 CTP-4K는 CT-4 , CT-4.2 , CT-4.3 및 CT-11 을 포함한 마스터 체인 도구에 사용됩니다 .

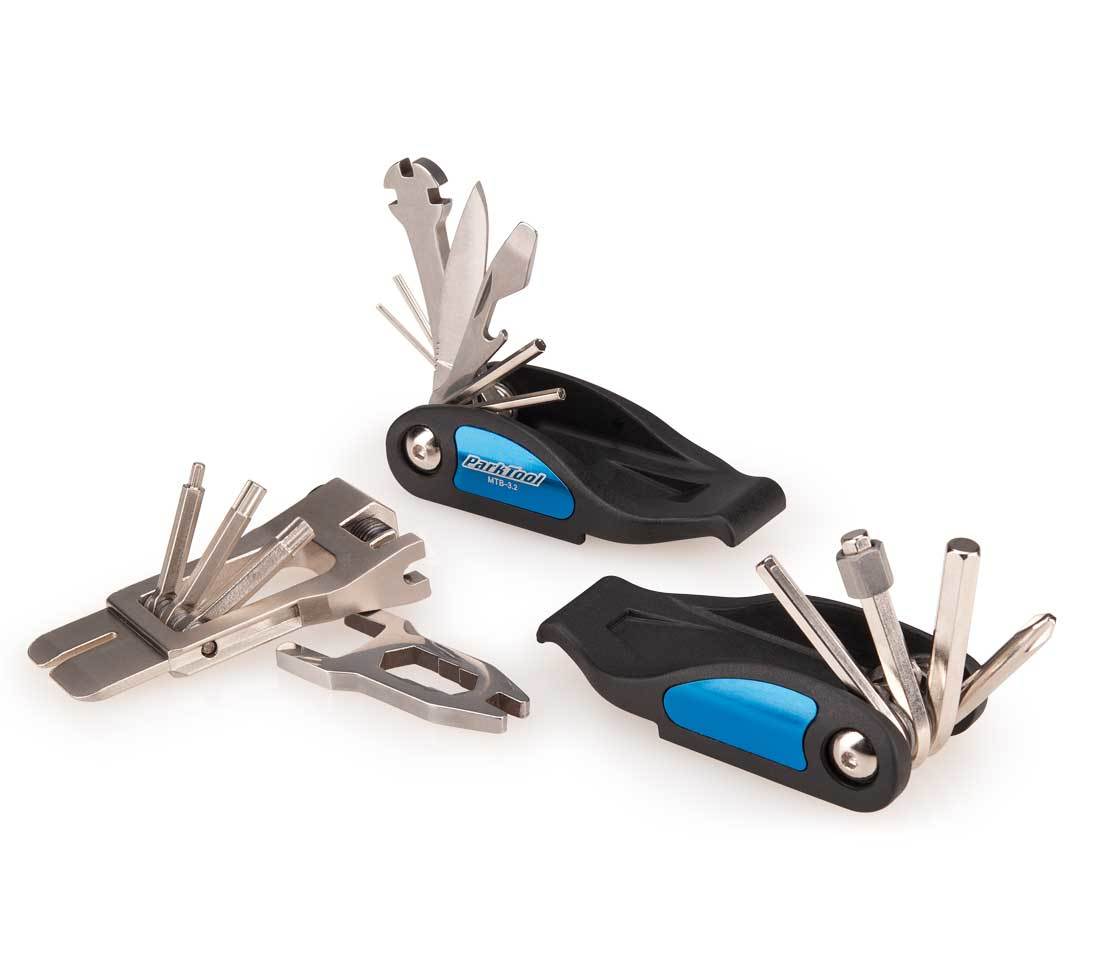

멀티툴
IB-3 멀티툴
MTB-3.2 멀티툴
MTB-3 , MTB-3.2 및 IB-3 과 같은 체인 도구가 포함된 접이식 멀티 도구 에도 교체 핀을 사용할 수 있습니다 .
Park Tool 핀 교체
CTP & 985-1
도구 본체에서 핸들 어셈블리를 완전히 풀어냅니다. 9/32″ 12포인트 박스 엔드 렌치를 사용하여 핸들 어셈블리에서 오래된 핀을 빼냅니다.
도구 본체에서 핸들을 제거합니다.
7MM 렌치를 사용하여 핀을 풀어줍니다.
교체 핀에는 나사산에 미리 도포된 혐기성 나사고정제가 있습니다. 더 이상 스레드 준비가 필요하지 않습니다. 대략 7~9뉴턴 미터의 토크를 적용하여 핀을 끼우고 조입니다. 핸들 어셈블리의 나사산에 그리스를 바르고 공구에 다시 설치하십시오.
CTP-4K
도구 본체에서 핸들 어셈블리를 완전히 풀어냅니다.
핸들 어셈블리에서 너트를 풀어냅니다. 핸들 어셈블리에서 핀을 당겨 핸들 어셈블리 내부의 베어링이 떨어지지 않는지 확인합니다.
도구 본체에서 핸들을 제거합니다.
너트를 손으로 풀어주세요

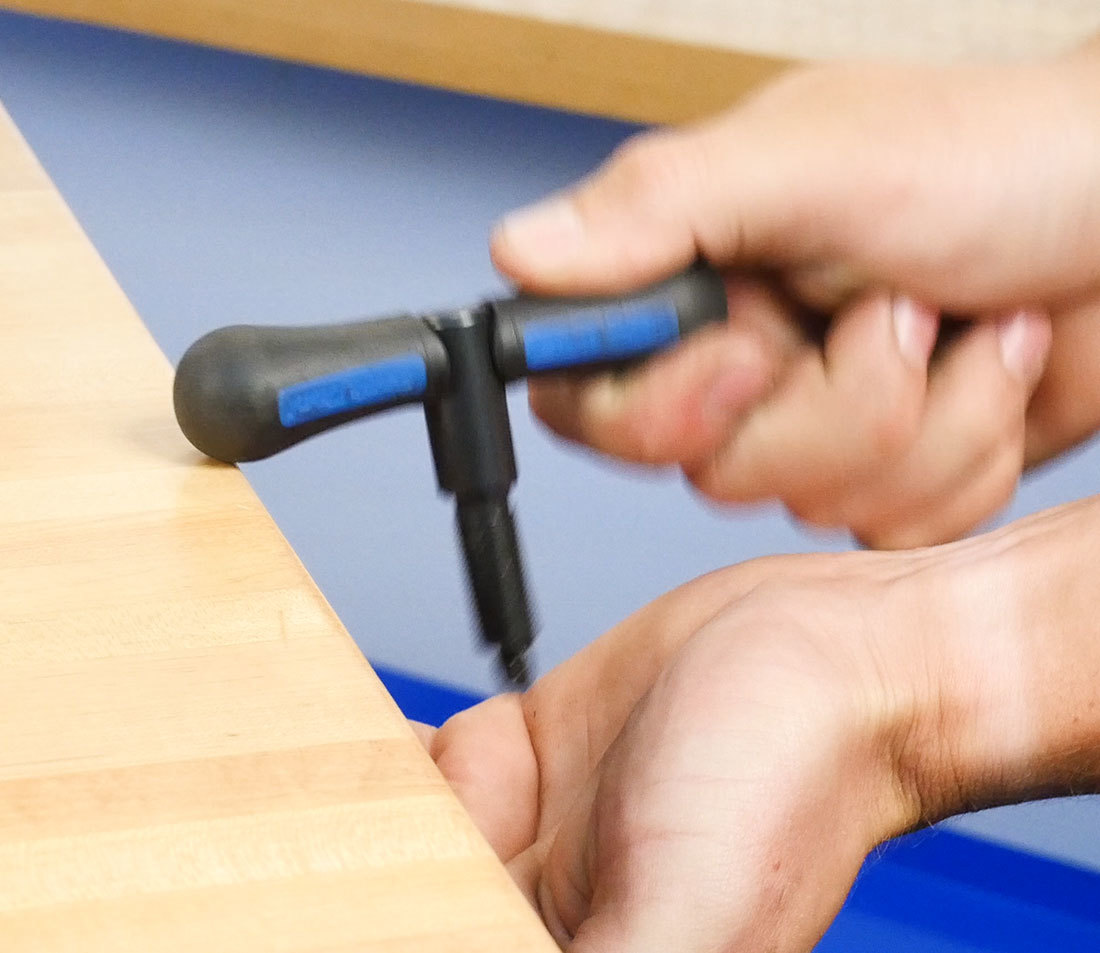

핀이 핸들 어셈블리와 같은 높이로 부러지면 핀을 제거하기가 까다로울 수 있습니다. 칼날을 사용하여 핀을 잡을 수 있을 만큼 위로 당길 수 있습니다. 완전히 걸린 것 같으면 벤치 상판 가장자리에 핸들 어셈블리를 두드리고 핀과 베어링이 빠질 경우를 대비해 손으로 잡아 잡으십시오.
핀 아래에는 볼 베어링이 설치되어 있습니다. 체인 툴의 원래 베어링이 손실되거나 손상된 경우를 대비해 교체 베어링 1개가 CTP-4K에 포함되어 있습니다. 교체품을 설치하기 전에 핸들에 볼 베어링이 없는지 확인하십시오. 두 개의 볼 베어링이 설치된 공구를 사용하면 공구가 손상됩니다.
새 핀을 설치합니다. 너트를 핸들 어셈블리에 끼워 넣습니다. 핸들 어셈블리의 나사산에 그리스를 바르고 몸체에 끼웁니다.
