■ 중요 안전 정보
로터 호환 허브용 퀵 릴리즈 레버 위치

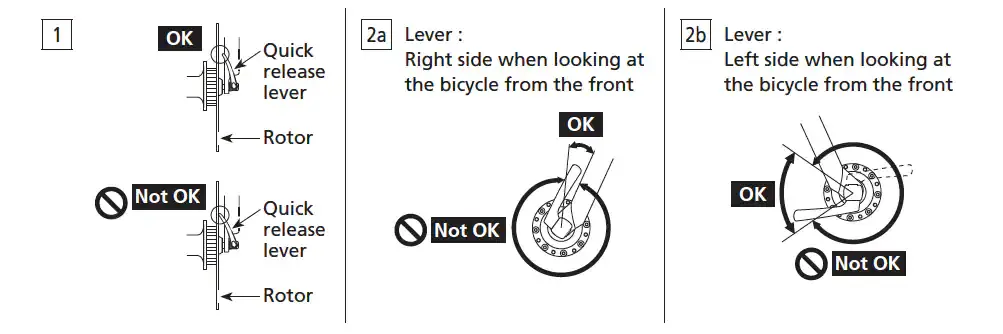

• 퀵 릴리즈 레버를 그림 1과 같이 로터에 설치한 후 퀵 릴리즈 레버를 CLOSE 위치로 완전히 밀어 로터에 방해가 되지 않는지 확인합니다.퀵 릴리즈 레버가 로터에 방해가 될 경우 로터와 반대쪽에 설치합니다.
• 퀵 릴리즈 레버가 CLOSE 위치에 있을 때 레버는 포크(그림 2a 참조)와 평행한 위치에 있거나 자전거 뒤쪽을 향하도록 해야 합니다(그림 2b 참조). 주행 중에 나뭇가지와 같은 이물질이 끼는 것을 방지하여 퀵 릴리즈가 열리고 휠이 분리될 수 있습니다.포크에서 실수로 떨어뜨리다
• 또한 프론트 포크가 퀵 릴리즈 레버에 방해가 되지 않도록 주의하십시오. 프론트 포크가 퀵 릴리즈 레버를 방해하여 바퀴가 제대로 고정되지 않으면 주행 중에 자전거에서 떨어져 심각한 부상을 입을 수 있습니다.
- 사용 설명서를 주의 깊게 읽은 후 나중에 참조할 수 있도록 안전한 장소에 보관하십시오.
주의:
- 퀵 릴리즈 레버는 반드시 손으로만 조작하십시오.해머와 같은 다른 공구를 사용하여 퀵 릴리스 레버를 조이지 마십시오. 퀵 릴리스 레버가 손상될 수 있습니다.
메모
- 제품은 자연 마모 및 정상 사용 및 노후화에 대한 보장은 없습니다.
- 최대한의 성능을 얻기 위해 시마노 윤활유와 유지 보수 제품을 적극 추천합니다.
퀵 릴리즈란?
허브에서 단일 퀵 릴리즈 레버 조작을 사용하여 휠을 쉽게 장착 및 탈거할 수 있는 메커니즘입니다.
퀵 릴리즈 기능
퀵 릴리즈 레버가 닫힘 위치로 이동하면 레버 너트가 안쪽으로 이동합니다.이 힘은 휠을 프레임에 고정하고 휠을 제자리에 단단히 고정합니다.
클램핑 강도 조정
조정 너트를 돌려 클램핑 강도를 조정합니다.Nut를 시계 방향으로 돌리면 클램핑 강도가 증가하고 Nut를 시계 반대 방향으로 돌리면 클램핑 강도가 감소합니다.
포크 끝의 적절한 치수
적절한 크기의 포크 폭만 사용하십시오.
- 전면: 포크 두께가 4mm 미만인 경우는 사용할 수 없습니다.Dura-Ace 및 600 Ultegra의 경우: 5mm 이상.
- 후면: 5mm 미만의 포크 두께는 사용할 수 없습니다.Dura-Ace 및 600 Ultegra의 경우: 6mm 이상.
시마노 퀵 릴리즈 레버에 'OPEN'과 'CLOSE'라는 글자가 있습니다.레버를 "닫기" 위치로 완전히 밀어 넣었는지 확인하십시오.조정 너트를 돌리면 적절한 조임 토크(자전거 프레임에 대한 클램프 강도)를 사용할 수 있습니다.퀵 릴리즈 레버를 "닫기" 위치로 누를 수 있는 클램핑 강도를 적용하는 데 필요한 시간을 투자하십시오.
경고:
• 이 휠에는 퀵 릴리즈 허브가 장착되어 있어 설치 및 분리가 용이합니다.이 퀵 릴리스 허브(휠)를 자전거에 올바르게 설치하지 않으면 주행 중에 휠이 자전거에서 분리되고 심각한 부상을 입을 수 있습니다.
• 휠 고정 메커니즘이 있는 프론트 포크를 사용합니다.
• 사용 전, 사용 설명서의 퀵 릴리즈 서비스 설명서를 주의 깊게 읽어 주십시오.궁금한 점이 있으면 딜러에게 문의하십시오.허브를 잘못 설치하면 심각한 부상을 입을 수 있습니다.
시마노의 퀵 릴리즈 레버가 어떻게 동작하는지 궁금하신 분은 아래 그림을 읽어주세요.
■시마노 퀵 릴리즈 레버 뒤편
클로징 프로세스
출처:shimano
