로터는 사용, 남용 또는 단순히 너무 뜨거워짐으로 인해 변형될 수 있습니다. 로터가 구부러지는 가장 일반적인 원인 중 하나는 자전거를 주차하거나 보관할 때 직접적인 충격으로 인해 발생합니다. 새로운 로터에도 몇 가지 문제가 있을 수 있습니다. 특히 충격으로 인해 로터가 심하게 구부러진 경우 간단히 교체하는 것이 가장 좋습니다.
로터가 수리 가능한지 여부를 결정하는 것은 까다로울 수 있습니다. 경험상 좋은 법칙 수리를 시도한 후 몇 분 이내에 로터가 개선되지 않으면 수명이 다한 것일 수 있습니다. 의심스러운 경우 새 것으로 교체하십시오. 로터가 특정 지점을 지나면 변형되면 밀어낼 수는 있지만 결코 직선이 될 수는 없습니다.
주의: 로터 주변에서 작업할 때는 항상 조심하십시오. 가장자리는 날카로울 수 있으며, 회전하면 상당히 잘리는 효과를 얻을 수 있습니다.
디스크 로터 진단
교정이 필요한 로터는 캘리퍼를 통과할 때 마찰이나 소음이 나타날 수 있습니다.
그러나 이 증상을 악화시킬 수 있는 다른 요인이 있다는 것을 아는 것이 중요합니다. 시작하기 전에 먼저 확인해야 할 두 가지 사항이 있습니다.
- 열린 드롭아웃이 있는 경우 휠 정렬. 휠을 올바르게 장착하면 문제가 해결될 수 있습니다.
- 그림과 같이 휠을 앞뒤로 흔들어 허브에서의 베어링 유격도 쉽게 확인할 수 있습니다. 놀이가 있으면 고쳐주세요.
드롭아웃에서 잘못 정렬된 휠 - 풀고 다시 장착
허브에서 보이는 유격
휠이 제대로 장착되었는지 확인한 후 로터 트루잉을 시작하는 것은 괜찮지만 항상 로터 마찰을 일으키는 다른 사항을 아는 것이 좋습니다.
- 설치자의 잘못된 정렬로 인해 브레이크 캘리퍼가 잘못 정렬되었습니다. 디스크 브레이크 정렬: 기계 및 유압을 참조하십시오 .
- 기계식 디스크 브레이크의 경우 케이블과 하우징 시스템이 끌리면 피스톤이 완전히 수축되지 않을 수 있습니다.
- 유압 브레이크에는 먼지와 찌꺼기로 인해 피스톤이 끈적거릴 수도 있습니다. 브레이크 피스톤 청소 방법 에 대한 비디오를 참조하세요.
- 프레임의 브레이크 마운트가 잘못 정렬되어 패드가 로터 면에 제대로 정렬되지 않을 수 있습니다. 전문가는 DT-5.2 와 같은 직면 도구를 사용하여 문제를 해결합니다.
- 장착 볼트가 느슨하거나 잠금 링이 느슨하면 로터가 허브 마운트에 완전히 고정되지 않습니다. 적절한 조임 절차는 디스크 브레이크 로터 제거 및 설치를 참조하세요.
자전거 디스크 브레이크 트루잉
브레이크 패드를 기준점으로 사용하여 자전거 휠을 사용하여 로터의 기본 트루잉을 수행할 수도 있습니다.
- 바퀴가 자유롭게 회전할 수 있도록 자전거를 스탠드에 놓거나 바닥에 거꾸로 놓으십시오.

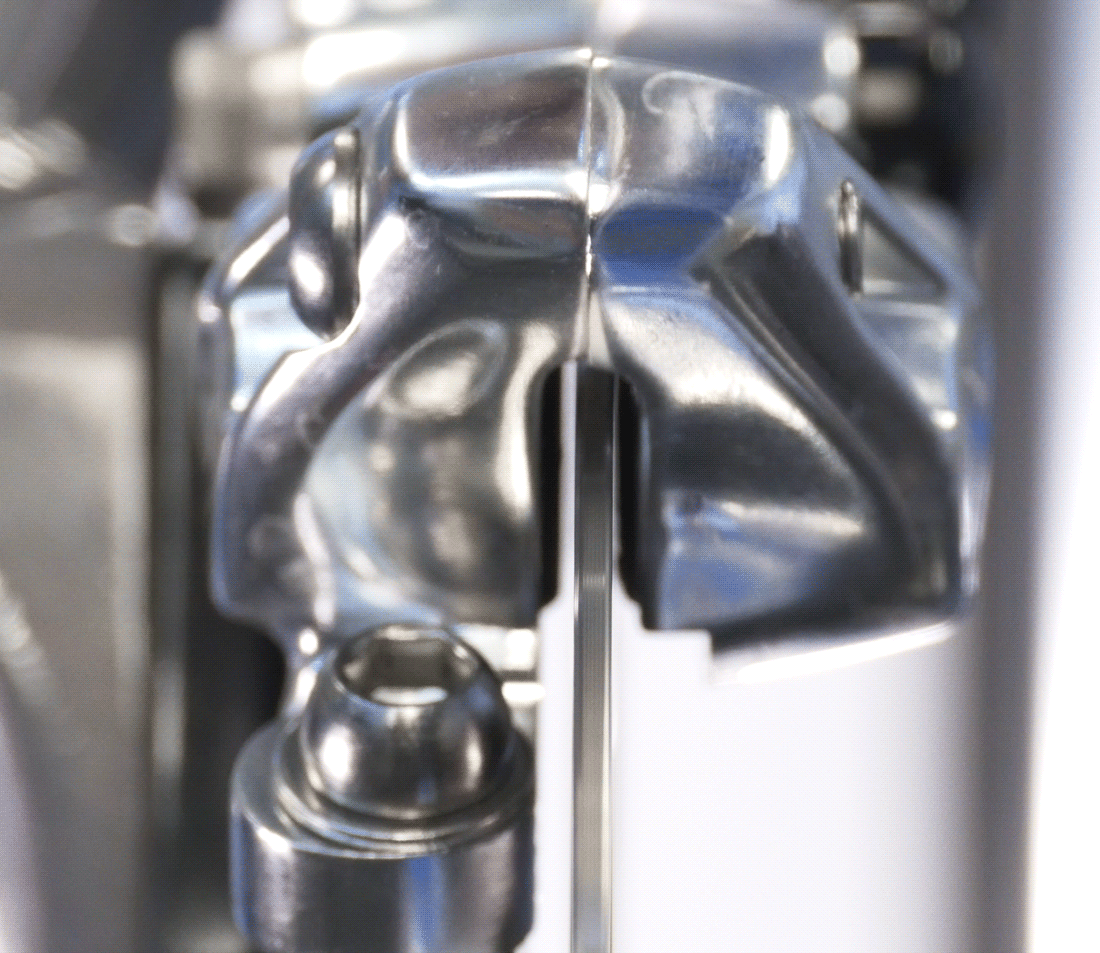

- 패드 사이의 캘리퍼가 흔들리는지 확인하십시오. 틈의 열림과 닫힘을 찾아보세요. 트루잉이 필요한 로터 부분을 찾고 런아웃을 수정하기 위해 구부려야 하는 방향을 기록해 둡니다.
- 여기서는 손전등이 유용할 수 있습니다. 종이 한 장을 사용하면 로터가 회전할 때 런아웃이라고 하는 측면 편차를 더욱 눈에 띄게 만드는 데 도움이 될 수 있습니다.
- 로터의 이 부분을 캘리퍼에서 회전시키세요.
- 굽힘을 개선하기 위해 로터 트루잉 포크 도구를 사용하여 로터를 적절한 방향으로 구부립니다. 항상 도구에 대한 약간의 노력으로 시작하고 개선이 보이지 않으면 더 많은 노력을 가하십시오.
- 바퀴를 돌리고 로터를 다시 살펴보세요. 필요에 따라 반복합니다. 로터가 회전할 때 패드를 문지르지 않으면 적절하게 직선입니다.
외부로의 편차
로터를 안쪽으로 구부립니다.
트루잉 스탠드 와 DT-3을 사용한 로터 트루잉
Park Tool DT-3 과 같은 로터 트루잉 게이지가 장착된 트루잉 스탠드에 휠을 당겨서 놓으면 보다 정확한 보정을 얻는 것이 더 쉽고 빠른 경우가 많습니다 .
진행 상황을 추적하려면 마커를 사용하여 로터 암에 번호를 매기는 것이 도움이 될 수 있습니다. 나중에 아세톤이나 알코올을 사용하여 쉽게 닦아낼 수 있습니다.
- DT-3의 게이지를 로터의 외부 둘레에 맞추고 휠을 회전시킵니다. 로터에 살짝 닿을 때까지 게이지 끝을 천천히 움직입니다.
- 측면 편차에서 휠을 멈추고 DT-2를 사용하여 로터를 구부렸다가 구부립니다.
내부로의 측면 편향
바깥쪽으로 구부려 이 편차를 수정합니다.
- 더 좁은 수정을 위해서는 그림과 같이 DT-2의 긴 슬롯을 사용하십시오. 더 넓은 범위를 수정하려면 짧은 슬롯을 사용하고 도구를 암에 맞물립니다.
좁은 교정을 위한 긴 슬롯
더 넓은 교정을 위한 짧은 슬롯
- 편차의 크기가 명함보다 작다면 이는 적절한 사실입니다.
다이얼 표시기 DT-3I.2
DT-3에는 DT-3i.2 다이얼 표시기 키트를 장착할 수 있습니다. DT-3i.2의 플런저 끝은 로터에 닿아 편차를 확대하여 다이얼 표시기를 사용하여 미묘한 굴곡을 쉽게 확인할 수 있습니다. DT-3i.2는 0.01mm 단위로 판독하며 "균형면"을 사용하여 "0"부터 시계 방향과 시계 반대 방향으로 읽습니다.
목표 밖의 값은 격리되어 조정됩니다. 분산이 목표 범위(예: 0.2mm)에 속하면 로터가 참입니다.
